フラットケーブルワイヤ

フラットケーブルは電気配線の一種で、平らな形状とリボン形状のコネクタが平らな形状に並んで配置された構造になっており、導体が円筒状にまとめられている丸型ケーブルとは異なります。この特別な設計により、フラットケーブルは限られた平らなスペースに柔軟かつ簡単に配線でき、コンパクトで省スペースの配線ソリューションを実現します。さらに、これらの電線は電子機器、自動車システム、その他の産業用途などのデバイスに広く適用されています。そして、フラットケーブルは柔軟性を高め、セットアップを容易にする上で重要な役割を果たします。

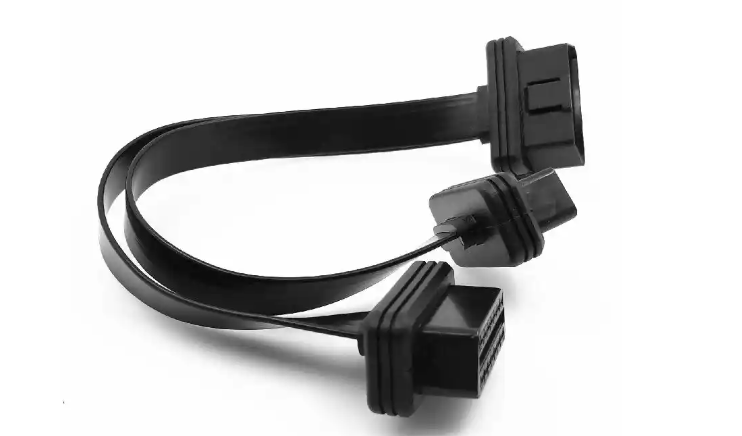

フラットケーブルワイヤバナー2
カスタムワイヤーハーネスアイコン
カスタムワイヤーハーネス
OEM ODM ワイヤーハーネス アイコン
ODMとOEM
高信頼性アイコン
高信頼性
証明書アイコン
証明書
競争力のある価格設定アイコン
競争力のある価格設定
時間通りの配達アイコン
納期について

フラットケーブルワイヤー製品

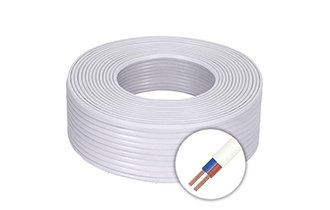

2464 二重絶縁平角線 白 2芯
2464 二重絶縁平角線 白 2芯

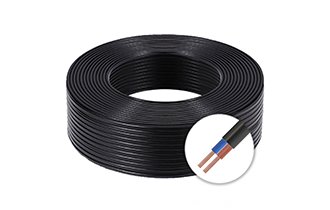

2464 二重絶縁平角線 黒 2芯
2464 二重絶縁平角線 黒 2芯

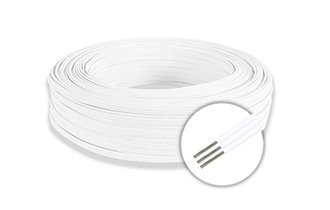

2468 3芯白平行線
2468 3芯白平行線

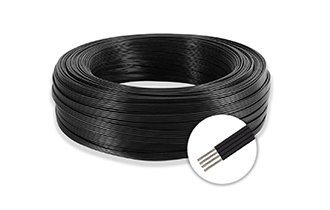

2468 4芯黒色平行線
2468 4芯黒色平行線

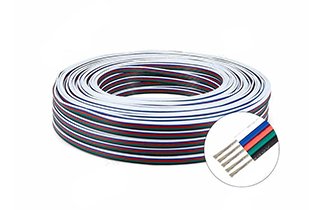

2468 5芯白、青、赤、緑、黒の平行線
2468 5芯白、青、赤、緑、黒の平行線

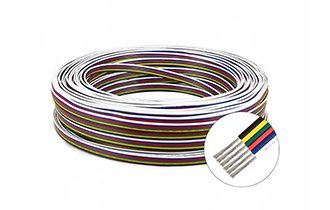

2468 6芯白、青、赤、緑、黄、黒のパラレルケーブル
2468 6芯白、青、赤、緑、黄、黒のパラレルケーブル
ダブルブラック平行フラットワイヤーケーブル
ダブルブラック平行フラットワイヤーケーブル

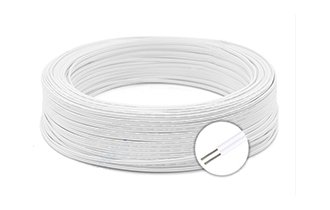

ダブルホワイト平行フラットワイヤーケーブル
ダブルホワイト平行フラットワイヤーケーブル

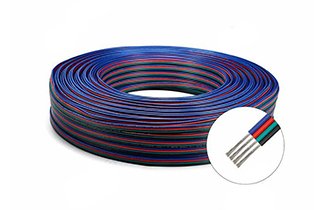

カスタマイズされたUL2648 4芯青、緑、赤、黒の平行線
カスタマイズされたUL2648 4芯青、緑、赤、黒の平行線

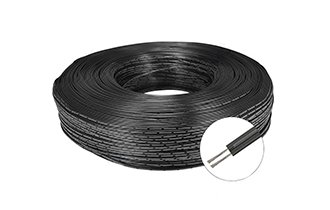

ULダブルブラックプリントホワイトセクションパラレルワイヤケーブル
ULダブルブラックプリントホワイトセクションパラレルワイヤケーブル

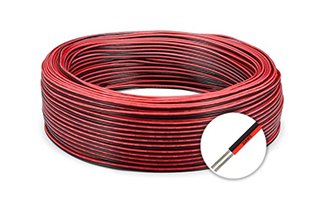

UL 赤黒平行平線
UL 赤黒平行平線

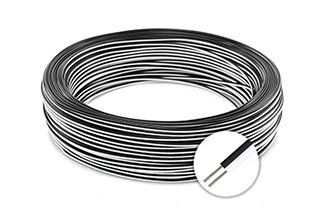

UL 黒白平行平線
UL 黒白平行平線

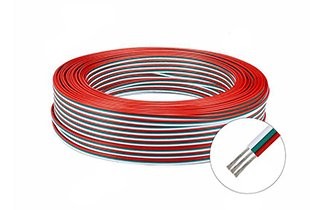

23456 白、緑、赤の非標準平行平角線
23456 白、緑、赤の非標準平行平角線
23456 黒と赤の非標準平行平角線
23456 黒と赤の非標準平行平角線
UL ダブルホワイトインジェクションブラックストライプ平行平線
UL ダブルホワイトインジェクションブラックストライプ平行平線

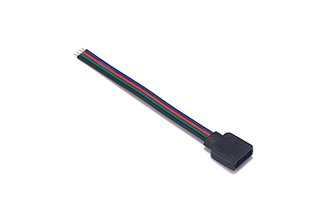

4ピンメス片側ケーブル青赤緑黒平行線22AWG 10cm 17/0.12
4ピンメス片側ケーブル青赤緑黒平行線22AWG 10cm 17/0.12

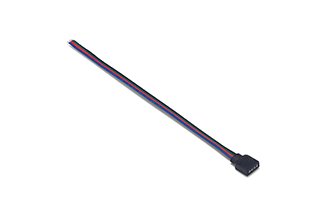

4ピンメス片側ケーブル青赤緑黒パラレルケーブル22AWG 17/0.12
4ピンメス片側ケーブル青赤緑黒パラレルケーブル22AWG 17/0.12

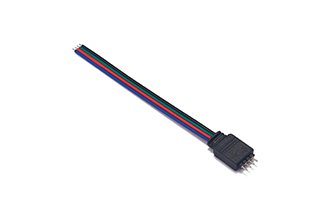

4ピンインジェクションオス片側ケーブル青赤緑黒平行線22AWG 7/0.12
4ピンインジェクションオス片側ケーブル青赤緑黒平行線22AWG 7/0.12

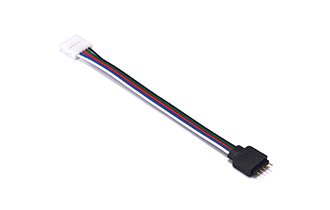

5ピン 10mm クリップ オス ケーブル 白 青 赤 緑 黒 平行線 22AWG 17/0.12
5ピン 10mm クリップ オス ケーブル 白 青 赤 緑 黒 平行線 22AWG 17/0.12

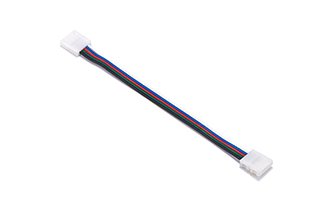

5ピン 10mm クリップ ダブルコネクタ ケーブル 白 青 赤 緑 黒 平行線 22AWG
5ピン 10mm クリップ ダブルコネクタ ケーブル 白 青 赤 緑 黒 平行線 22AWG

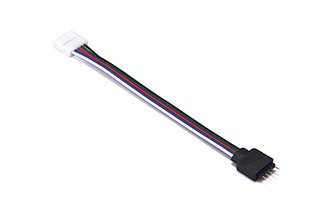

5ピン 12mm クリップ オス ケーブル 白 青 赤 緑 黒 平行線 22AWG
5ピン 12mm クリップ オス ケーブル 白 青 赤 緑 黒 平行線 22AWG

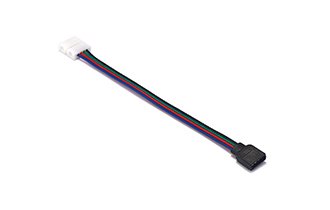

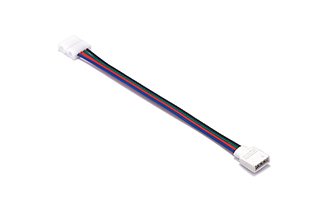

4ピン 10mm メスクリップケーブル、青、赤、緑、黒、平行、22AWG
4ピン 10mm メスクリップケーブル、青、赤、緑、黒、平行、22AWG
4ピン 10mm メスクリップケーブル、青、赤、緑、黒、平行、22AWG
4ピン 10mm メスクリップケーブル、青、赤、緑、黒、平行、22AWG

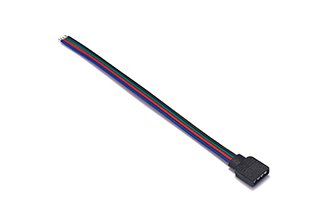

4ピンメス片側ケーブル青赤緑黒パラレルケーブル22AWG
4ピンメス片側ケーブル青赤緑黒パラレルケーブル22AWG

フラットケーブルワイヤパラメータ

項目名 価値観
色圏 白、赤、黒、青、緑、オレンジ(カスタマイズ対応)
ゲージ 12 - 30AWG(カスタマイズをサポート)
電圧 最大300V
防水 IP65 - IP67
導体材料 銅、錫メッキ銅
断熱材 PVC、シリコーン
最大電流 0-12A(お客様のニーズに応じて)
定格温度 -40-80°C
ケーブル長 プロジェクトに合わせてカスタマイズ
証書 UL、CE、RoHS

a. コンピューターと電子アプリケーション: リボン型ケーブルのようなフラットケーブルは、ラップトップ、プリンター、その他の電子機器の内部配線に広く使用されています。通常、マザーボード、CPU、GPU などの要素間の接続にこれらのケーブルを使用することで、コンパクトで扱いやすい接続が実現します。さらに、スペースが限られている電子機器では、スキャナーなどのアプリケーションの回路基板の接続やデータ伝送にフラットケーブルが必要になることがよくあります。

b. 自動車産業: 照明システムなどの自動車機器では、スペース効率と柔軟性が非常に重要であり、フラット ケーブルは完璧な機能を提供します。高い柔軟性と繰り返しの動作を保証する能力があるため、フラット ケーブルは、バッテリー システムとその他の要素の接続を実現するために電気システムでよく使用されます。

c. テレコミュニケーション: フラットケーブルは、信号を効率的に伝送し、限られたスペースでのスペース効率を実現します。また、セットアップがシンプルで簡単なため、特に床下や狭い部屋でケーブルが機能するオフィスビルでのネットワーク設備に使用されています。

d. 医療アプリケーション: 高い柔軟性とコンパクトさのため、診断装置などの医療用途ではフラットケーブルワイヤが必要です。さらに、フラットケーブルワイヤがもたらす柔軟性と耐久性により、心臓モニターなどのアイテムのセンサーと電源の接続が可能になります。

a. 省スペース: フラットケーブルワイヤでは、導体が平行に配置されているため、丸型ケーブルと比較してケーブルが占めるスペースが少なくなります。これは、スペースが重要な電子機器、自動車バッテリーシステム、産業機械などの制限された状況で有利な役割を果たします。フラットケーブルは、限られた部屋、パイプの下、または制限された経路に沿って簡単に取り付けられるため、ケーブルワイヤが隠されている場所や機能している場所で使用できます。

b. 柔軟性: フラットケーブルは、丸型ケーブルに比べ、柔軟性が高いため、接着や可動が可能で、ロボットや自動車などの曲げや移動が頻繁に必要な場所でも動的に使用できます。絶縁体にダメージを与えることなく繰り返し移動が必要な用途に使用することで、より優れた性能を発揮します。

c. 簡単でシンプルなセットアップ: フラット形状のケーブルにより、簡単に位置合わせと管理が可能になり、コーナーや限られたスペースに沿ってケーブルを直接簡単に配線できます。さらに、これにより、ラップトップや電子機器などのアプリケーションでのケーブル設定の複雑さが大幅に軽減されます。また、フラット ケーブルは互いに積み重ねることができるため、複数のケーブルを同時に機能させる必要がある場所でスペースを最大限に活用できます。

d. 強化された放熱性: フラットケーブルは丸型ケーブルに比べて表面が広いため、熱がより効率的に放散されます。フラットケーブルに含まれる導体は通常、密集しています。これにより、特に太陽電池システムなどの高電力デバイスで過熱の頻度を減らすことができます。

a. リボン型ケーブル: このタイプのケーブルは、複数の導体が平行に並んでおり、リボンのような形をしています。 このタイプのケーブルは、主にラップトップ、プリンター、その他の電子機器の内部配線に使用されます。 また、信号伝送用の通信システムにも適用されます。 薄くて平らなので、狭いスペースにも簡単に配線できます。

b. フラットフレックスケーブル: このタイプのケーブルは薄くて柔軟性があり、絶縁材料で層状に積層された導体で作られています。フラットフレックスケーブルは、主にスマートフォンやコンピューターで、カメラやその他の家電製品などの要素を接続するために使用されます。柔軟性が高いため、Cale はきつい曲げにも耐えることができます。さらに、特別なデバイスに合わせて長さや必要な材料をカスタマイズすることもできます。

c. フラット電源ケーブル: フラットケーブルタイプの 1 つであるフラット電力ケーブルは、リボン型ケーブルと比較して、薄い導体を使用して電力伝送用に特別に作られています。スペース効率の高いソリューションを必要とする電力伝送や太陽光発電システムの設置に最適です。また、耐久性のある絶縁材料を使用しているため、柔軟性と放熱性が重要となる高電力デバイスにも耐えることができます。

a. 申し込み: 使用目的を決定する必要があります。たとえば、フラット ケーブルは、データや信号の送信、電力の供給、信号の監視に必要になる場合があります。また、自動車、電子機器、その他の用途を含むアプリケーション領域も考慮されます。屋内および屋外での使用も考慮する必要があります。たとえば、電線は直射日光や過酷な環境にさらされる可能性があります。

b. 電気需要: フラット ケーブルがシステムの定格基準を満たしているかどうかを確認するには、電圧と電流の定格をチェックする必要があります。また、容量が不十分だと過熱などのリスクにつながる可能性があるため、ケーブルは電流負荷に適合している必要があります。データや信号が転送される特定のケースでは、フラット ケーブルは干渉を減らすように作られています。

c. 柔軟で意欲的: フラット ケーブルが動かないか、頻繁に動くかを確認します。フラット フレックス ケーブルは、繰り返し曲げる必要がある動的デバイスに最適です。さらに、必要な曲げ半径は、ケーブルに圧力がかからずにカバーされる必要があります。特に曲げが制限されるデバイスでは、高い柔軟性を備えたケーブルがカオスを引き起こす可能性があります。

d. スペース制限: 薄型のフラット ケーブルは、限られたスペースに収まるため、電子機器や自動車システムに適しています。さらに、フラット ケーブルは、コーナーや狭いパイプに沿ってケーブルを簡単に配線する必要があるデバイスにも適しています。

e. 右コネクタタイプ: コネクタがアプリケーションの接続ポイントに適合するかどうかを検査する必要があります。コネクタの種類には、カスタマイズされたコネクタと標準コネクタがあります。デバイスによっては、特定の目的を果たすためにカスタム コネクタが必要になる場合があります。互換性が検証されていることを確認してください。

a. 形状と構造: フラットケーブルの導体は平行かつリボン状に配列されており、これにより、ワイヤの細さと幅がさらに広がり、限られたスペースやその他の狭い場所に簡単に配線できます。一方、丸型ケーブルは、コネクタが内部にまとめられています。丸型のおかげで、保護と耐久性が重要となる状況に対処しやすく、より強力です。

b. 柔軟性と曲げ角度: フラットケーブルワイヤは、フラット側が柔軟であるため、頻繁に曲げる必要がある動的な用途に最適です。ただし、垂直側では柔軟性が低く、自由に曲げたり配線したりすることはできません。一方、丸型ケーブルは、各方向に耐久性と柔軟性があることが多く、ケーブルのねじりや巻き付けが必要な状況に適しています。また、導体が円形に配置されているため、曲げに対する耐性も高くなります。

c. 省スペース: フラットケーブルは、限られたスペースでも積み重ねたり機能させたりできるため、省スペース化に効果的な役割を果たします。そのため、狭い機械など、薄型でコンパクトであることが求められる場所に適しています。一方、丸型ケーブルは異なります。丸型ケーブルはかさばるため、通常は屋外の広い場所など広い場所で使用されます。そのため、スペースがそれほど重要ではない場所に適しています。

d. 簡単でシンプルなセットアップ: フラットケーブルは、その平らさと幅の広さにより、限られた部屋、床下、その他の狭いスペースで簡単に使用できます。また、フラットなデザインのため、複雑な配線システムでも簡単に配置および管理できます。ただし、丸型ケーブルは、その形状のため、摩擦を減らすために導管やパイプに通されることがよくあります。丸型ケーブルは、ケーブルを配線したり、他のケーブルと一緒にまとめたりする必要がある状況に適しています。

あなたのプロジェクトにフラット ケーブル ワイヤが必要ですか? 当社がサポートいたします。
