Come scegliere i cavi 3G 6 mmq per il collegamento dei piani cottura elettrici

Precisione e aderenza agli standard sono requisiti essenziali per le installazioni elettriche, per garantire sicurezza ed efficienza. Tra le scelte più comuni, Cavo elettrico 3G 6mm2, che offre affidabilità e multifunzionalità, rimane l'opzione più ampiamente utilizzata per applicazioni di potenza da media ad alta. Noi di Vocson offriamo cavi elettrici di alta qualità che garantiscono la conformità a questi standard, rendendo le installazioni sia sicure che efficienti. E stiamo introducendo questa guida che si addentra nelle sue specifiche, usi e considerazioni, aiutandoti a prendere decisioni per il momento e il modo di un uso efficace.

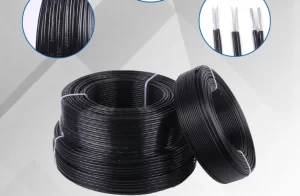

Cavi neri 3G 6 mmq

A cosa si riferisce specificamente il cavo elettrico 3G 6mm2?

Il termine 3G 6mm2 offre definizioni preziose per la costruzione e le capacità del cavo. Il nome può essere suddiviso in:

  1. “3”: questo numero indica che nel cavo sono presenti tre fili di rame isolati.
  2. "G": significa che uno dei fili è verde-giallo e viene utilizzato per mantenere la sicurezza del filo di messa a terra.
  3. "6mm²": si riferisce alla sezione trasversale di ciascun filo e svolge un ruolo fondamentale nel determinare la sua capacità di trasporto di corrente.

Tutto sommato, 3G 6mm2 può essere denominato anche 3x 6mm². A differenza di 3G 6mm2, un cavo 3G 10mm2 include fili con una sezione trasversale maggiore di 10mm², adatti per requisiti di potenza più elevati.

Norma NF C 15-100 per installazioni elettriche

Quando si collega un piano cottura in vetroceramica, è fondamentale la conformità allo standard NF C 15-100. Questo standard menziona le richieste per le installazioni elettriche negli edifici residenziali e commerciali per motivi di sicurezza e affidabilità. Alcuni punti principali sono correlati ai cavi 3G 6mm2:

  1. Circuiti come un piano cottura devono essere collegati a una presa specializzata da 32 A. È la corrente massima che il cavo può trasportare in modo sicuro.
  2. Per le prese da 6 A è necessaria una sezione minima del cavo di 32 mm².
  3. Per le installazioni che utilizzano cavi da 32 mm326 è necessario un interruttore automatico da 2 A, che fornisce protezione contro il sovraccarico.

Sebbene lo standard offra delle linee guida, conoscere le specifiche esigenze di potenza del tuo elettrodomestico è fondamentale. Fattori come amperaggio e wattaggio sono essenziali per decidere se un cavo 3G6mm2 è adatto.

Calcolo dell'amperaggio per piani cottura in vetroceramica

Invece dell'amperaggio, i produttori di solito specificano la potenza di un piano cottura in ceramica in watt (W) o kilowatt (kW). Per decidere la corrente (amperaggio), si dovrebbe usare la seguente formula:

P=U×IP = U \times IP=U×I (Potenza = Tensione × Corrente)

Definizione:

  1. P = Potenza in watt
  2. U = Tensione (230V per sistemi monofase)
  3. I = Corrente in ampere

Calcolo di esempio

Per un piano cottura in vetroceramica con potenza nominale di 7200 W:

  1. Tensione: 230V
  2. Corrente: I=P/U=7200/230≈31.3AI = P / U = 7200 / 230 \circa 31.3AI=P/U=7200/230≈31.3A

Questo amperaggio è equivalente alla capacità di un cavo 3G da 6 mm2, adatto a piani cottura con specifiche simili.

Il cavo 3G da 6 mm² può fornire potenza costante?

Sebbene i cavi 3G da 6 mm2 forniscano elettricità sufficiente per la maggior parte dei piani cottura in vetroceramica con potenza nominale fino a 7200 W, per molti elettrodomestici robusti potrebbe essere necessario un aumento della capacità.

Per piani cottura ad alta potenza

È possibile scegliere un piano cottura in vetroceramica a 5 fuochi con una potenza totale di 8500 W:

  1. Corrente: I=8500/230≈36.9AI = 8500 / 230 \circa 36.9AI=8500/230≈36.9A

In questa circostanza sono necessari un cavo 3G da 10 mm2 e un interruttore automatico da 40 A per sopportare il carico in modo sicuro.

Quale scegliere, cavi flessibili o rigidi?

Quando si sceglie un cavo 3G 6mm2, sono comunemente disponibili due opzioni principali: cavi flessibili e rigidi. Ognuno ha i suoi vantaggi in base alle tue specifiche esigenze di configurazione.

Cavi Flessibili

  1. È realizzato con fili di rame raffinati, che garantiscono un'elevata flessibilità.
  2. Vantaggi: sono in grado di muoversi in spazi limitati, il che li rende adatti alle configurazioni residenziali.
  3. Raccomandazione: per una maggiore facilità di utilizzo, è consigliabile collegare i piani cottura ai quadri elettrici.

Cavi rigidi

  1. Sono costituiti da fili di rame solidi o intrecciati.
  2. Vantaggi: elevata durabilità per installazioni fisse in cui il movimento è minimo.
  3. Scenario: Ha applicazioni diffuse in contesti industriali o sotterranei.

Guide di installazione per cavi 3G 6mm2

Una corretta configurazione garantisce che il cavo funzioni in modo sicuro ed efficiente. Di seguito sono elencati alcuni consigli pratici:

Preparazione:

    1. Per rimuovere l'isolamento senza danneggiare i fili è possibile utilizzare uno spelafili.
    2. I terminali dei cavi devono essere compatibili con i cavi flessibili per stringere i fili di rame.

Collegamento:

    1. Verificare la compatibilità del cavo con un interruttore automatico da 32 A.
    2. Per evitare il surriscaldamento, è necessario verificare che i collegamenti siano sicuri.

Test:

    1. È necessario effettuare prove di carico per accertarsi che il cavo sia in grado di sopportare l'elevata richiesta di potenza degli elettrodomestici.
    2. Per verificare la continuità e la corretta messa a terra è necessario utilizzare un multimetro.

Confronto prezzi tra cavi 3G 6mm2 e 3G 10mm2

Cavo 3G 6mm2

  1. Al metro (taglio): 5-6 dollari
  2. Al metro (rotolo): circa 2 € (miglior rapporto qualità-prezzo per installazioni più grandi)

Cavo 3G 10mm2

  1. Questo tipo di cavo è relativamente più costoso a causa della sezione trasversale più grande, ma è essenziale per le applicazioni ad alta potenza.

Acquistare il cavo giusto garantisce sicurezza e conformità agli standard elettrici, contribuendo a ridurre costose sostituzioni o aggiornamenti.

Applicazioni pratiche di 3G 6mm2 Cavo

Le applicazioni dei cavi 3G da 6 mm2 possono essere estese ad altri apparecchi ad alta potenza, sebbene siano ampiamente utilizzati per i piani cottura:

  1. Scaldacqua: Sono ideali per inviare energia elettrica costante alle unità di riscaldamento, garantendo l'efficienza e la sicurezza della distribuzione dell'energia.
  2. Condizionatori: Sono adatti per sistemi CA monofase che coprono entro i loro limiti di amperaggio.
  3. Power Tools: Sono universalmente utilizzati nelle officine per fornire elettricità stabile alle apparecchiature di livello industriale.
  4. Macchinario industriale: Il cavo 3G da 6 mm2 si trova comunemente nelle installazioni di macchinari di medie dimensioni in cui sono necessarie connessioni elettriche stabili e potenti.

Oltre alle applicazioni tradizionali, i cavi 3G da 6mm2 sono sempre più utilizzati nelle installazioni moderne, principalmente in:

  1. Sistemi di energia solare:Il cavo aiuta a collegare gli inverter e le batterie durante l'installazione dei pannelli solari.
  2. Caricabatterie EV: Soddisfa la crescente domanda di erogazione di potenza per i caricabatterie per veicoli elettrici di fascia bassa e media.
  3. Generatori di backup: Garantisce inoltre un'erogazione affidabile di energia elettrica in caso di interruzioni.

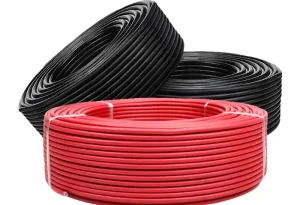

Cavi solari fotovoltaici 3G 6 mmq

Alcune domande sui cavi 3G 6mm2

  1. È possibile utilizzare un cavo 3G da 6 mm2 per sistemi trifase?

Sì, ma la premessa è che il carico per fase non superi i 32 A.

  1. Ci sono rischi per la sicurezza nel seppellire cavi 3G da 6 mm2?

Non proprio, ma devono essere rivestiti con un tubo protettivo per proteggerli dall'umidità o da altri danni.

Applicazioni estese dei cavi 3G 6mm2 nei sistemi intelligenti

Grazie ai progressi tecnologici, gli utilizzi dei cavi 3G 6mm2 si stanno espandendo. Ora svolgono un ruolo cruciale in:

  1. Può essere utilizzato nelle case intelligenti, garantendo connessioni costanti e affidabili per l'alimentazione di sistemi automatizzati.
  2. Può essere applicato anche alle energie rinnovabili, contribuendo a facilitare la trasmissione efficiente dell'energia negli impianti a pannelli solari.
  3. Inoltre, lo si può trovare nelle infrastrutture dei veicoli elettrici, dove fornisce energia costante alle stazioni di ricarica domestiche per i veicoli elettrici.

Come opzione affidabile e multifunzionale per installazioni elettriche residenziali e commerciali, il cavo elettrico 3G 6mm2 rimane una scelta più gradita per molte applicazioni grazie alla sua capacità di sopportare carichi significativi rispettando gli standard di sicurezza. Quando si tratta del collegamento a un piano cottura in ceramica, dell'aggiornamento del sistema energetico della tua casa o del piano di un'officina industriale, questo cavo assicura installazioni elettriche pratiche, efficienti e convenienti per la tua casa e la tua attività.

Ricordati di consultare un elettricista esperto per assicurarti che la tua configurazione rispetti gli standard locali richiesti e sia personalizzata in base alle tue specifiche esigenze. Scegliere il cavo abbinato oggigiorno garantisce sicurezza, efficienza e tranquillità per il tuo futuro imminente.
