Diversi tipi di cavi elettrici: applicazioni residenziali, usi e come selezionarli

Vari tipi di cavi elettrici si incontreranno quando si pianifica o si esegue un'installazione elettrica. Ogni tipo ha le sue funzioni uniche per garantire sicurezza e funzionalità. È fondamentale optare per un filo abbinato poiché ha la possibilità di influire sulle prestazioni complessive dell'installazione e sulla conformità agli standard. I tipi di fili elettrici, le loro designazioni e i loro usi pratici saranno spiegati in questo blog.

Filo elettrico, conduttore elettrico e cavo elettrico

Prima di addentrarci nei dettagli dei vari tipi di filo, è fondamentale conoscere le differenze tra termini di uso comune come filo elettrico, conduttore elettrico e cavo.

Conduttore elettrico

Solitamente realizzati in rame o alluminio, i conduttori elettrici trasportano l'elettricità grazie alla loro eccezionale conduttività e bassa resistenza.

Conduttore elettrico isolato

Un conduttore isolato è costruito con una parte metallica nel suo nucleo dove la corrente può essere trasportata. L'isolamento è una guaina in PVC o PRC che protegge il componente metallico, consentendo identificazioni codificate a colori, come blu per il neutro e verde-giallo per la terra.

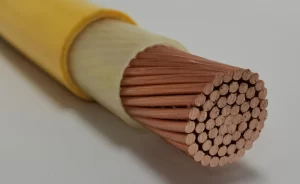

Cavo elettrico

Un cavo elettrico combina diversi conduttori isolati sotto una copertura protettiva extra. Questa installazione offre durevolezza meccanica e semplifica la configurazione raggruppando diversi conduttori in un unico pacco.

Decodifica di lettere e numeri delle designazioni dei fili

Potresti trovarlo complesso quando dai una prima occhiata alle designazioni su fili e cavi elettrici, ma contengono informazioni preziose sulle proprietà del filo. Questi codici, standardizzati dal Comitato europeo per la normazione elettrotecnica, riguardano:

Per conduttore isolato

1. H07V-U è comunemente presente in contesti residenziali, il codice è suddiviso in:
   1. H si riferisce al tipo armonizzato.
   2. 07 significa che è valutato fino a 700 V.
   3. V è definito come isolamento in PVC.
   4. La U indica il nucleo di rame solido (rigido).

Per cavo elettrico

1. 3G1.5:
   1. 3 indica la quantità di conduttori isolati.
   2. G significa che un conduttore è verde-giallo (applicato per la messa a terra).
   3. 1.5 indica che l'area della sezione trasversale è di 1.5 mm per metro quadrato.

Conoscere i codici ti aiuta a scegliere il filo o il cavo più adatto alle esigenze del tuo progetto.

Cavi e fili elettrici universali per applicazioni residenziali

Decodificare i diversi fili e cavi è utile per scegliere le migliori alternative per usi specifici. Di seguito sono elencati alcuni dei tipi più utilizzati:

H07V-U: Rigidità e Affidabilità

Il filo H07V-U è perfettamente adatto alla maggior parte delle configurazioni di elettrodomestici. Viene solitamente manovrato attraverso i condotti ICTA per motivi di protezione. Alcune applicazioni diffuse includono:

1. Il filo H1.5V-U da 07 mm² è più adatto per circuiti di illuminazione e comandi a basso consumo energetico (fino a 16 A).
2. Il tipo da 2.5 mm² è utilizzato per prese comuni e dispositivi di medie dimensioni (fino a 20 A).
3. Quello da 6 mm² è comune per apparecchi ad alta corrente elettrica come fornelli o forni (fino a 32 A).

Sebbene sia rigido e affidabile, le sezioni più grandi di H07V-U potrebbero risultare difficili da instradare a causa della loro rigidità.

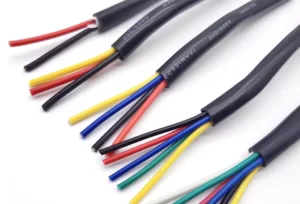

Cavo elettrico R2V: versatilità ed efficienza

Il cavo R2V combina più conduttori in un'unica copertura, il che fa risparmiare tempo e fatica durante l'installazione. È molto utile per circuiti di illuminazione e prese e installazioni esposte in garage, cantine o aree esterne. Può anche essere fatto passare attraverso tubi IRO per una protezione extra.

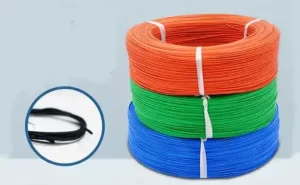

H07V-K: Flessibilità e adattabilità

Questo filo di rame intrecciato è eccezionalmente flessibile, il che lo rende adatto ai quadri elettrici che richiedono manovrabilità e a sezioni di circuiti più grandi che diventano estremamente rigide se si utilizza H07V-U. Per H07V-K sono necessarie ghiere con collari isolanti a ciascuna estremità per garantire connessioni strette.

Fili flessibili e rigidi: quando e come selezionarli

La scelta tra fili rigidi e flessibili dipende dalle vostre specifiche esigenze di installazione.

Filo rigido (H07V-U): questo tipo di filo ha un'elevata durata ed è meno probabile che causi danni in usi statici. È perfetto per configurazioni semplici con piegatura minima come circuiti di illuminazione o prese.

Il filo flessibile (H07V-K) ha molti vantaggi, uno dei quali è che può essere facilmente instradato attraverso spazi ristretti o limitati. Può essere applicato perfettamente per configurazioni complesse o aree in cui sono necessarie frequenti regolazioni per i fili, come i quadri elettrici.

Usi moderni dei fili elettrici

Il ruolo fondamentale dei cavi elettrici può essere chiaramente dimostrato nella tecnologia e nei sistemi moderni, che espandono la loro utilità oltre le applicazioni tradizionali:

case intelligenti

I cavi come H07V-K svolgono un ruolo fondamentale nel collegamento di sensori, controller ed elettrodomestici nelle installazioni di case intelligenti.

Sistemi di energia rinnovabile

Gli impianti di energia rinnovabile, come i pannelli solari, sono realizzati tramite cavi specializzati che collegano inverter, batterie e sistemi di gestione dell'energia.

Caricabatterie per veicoli elettrici

I cavi ad alta corrente, come R2V o H07V-K a sezione larga, trovano ampia applicazione per l'alimentazione dei caricabatterie per veicoli elettrici, garantendone un funzionamento efficiente e sicuro.

Fattori da considerare quando si scelgono cavi e fili elettrici

Quando si sceglie il filo o il cavo appropriato, è necessario valutare attentamente diverse considerazioni:

Capacità di tensione e corrente

Il filo dovrebbe avere la capacità di supportare le richieste di tensione e corrente del circuito. Esempi includono

1. H07V-U funziona perfettamente per circuiti fino a 700 V.
2. I cavi R2V semplificano le configurazioni di cablaggio complesse raggruppando più conduttori.

La durabilità

Per installazioni esterne o esposte, è opportuno utilizzare cavi con coperture protettive per evitare danni fisici.

Flessibilità

1. I cavi rigidi sono più adatti per installazioni con percorso rettilineo.
2. I cavi flessibili sono ideali in spazi limitati o quando sono necessarie frequenti regolazioni.

I migliori casi per la sicurezza dei lavori elettrici

Durante il collegamento dei cavi elettrici, è necessario attenersi alle seguenti linee guida per garantire sicurezza e affidabilità:

1. L'uso degli strumenti giusti è importante. Strumenti come spelafili e pinze crimpatrici consentono di preparare i fili in modo semplice e sicuro.
2. Si devono seguire i codici colore. Si devono rispettare le convenzioni standard sui colori, come il blu per il neutro e il verde-giallo per la messa a terra dei fili.
3. Per garantire una connessione sicura, è necessario applicare delle ghiere ai fili multifilari e verificare che tutte le connessioni siano sicure per evitare problemi come surriscaldamento o cortocircuiti.
4. Il test deve essere eseguito prima dell'uso per verificare la continuità e l'isolamento con un multimetro prima di alimentare il circuito.

Considerazioni ambientali nella selezione dei fili

La sostenibilità è stata data priorità alle installazioni elettriche. Ecco alcuni modi in cui puoi imparare a ridurre l'impatto ambientale:

1. Dovrebbero essere selezionati materiali eco-compatibili. Puoi optare per cavi senza alogeni, che sono più sicuri durante gli incendi e più rispettosi dell'ambiente.
2. È possibile riciclare il rame dei vecchi fili per ridurre gli sprechi e i costi.
3. L'energia dovrebbe essere utilizzata in modo più efficiente scegliendo la giusta dimensione del filo per ridurre al minimo le perdite di energia durante il trasferimento.

Esempi di prelievo del filo

Conoscere gli utilizzi effettivi è utile per chiarire le opzioni di fili e cavi:

Scenario 1: Configurazione del circuito di illuminazione. Per questo scenario sono consigliati cavi H1.5V-U da 07 mm² perché sono in grado di gestire carichi di illuminazione fino a 16 A e si adattano facilmente alle canalizzazioni.

Scenario 2: Collegamenti al quadro elettrico. I cavi H10V-K da 07 mm² sono maggiormente consigliati perché presentano un'elevata flessibilità che semplifica le manovre e i collegamenti in spazi limitati.

Scenario 3: Cablaggio esterno. R2V con 3G 1.5 è perfetto per la configurazione, in quanto è realizzato con una copertura durevole che può proteggere da fattori estremi.

I fili elettrici, così come i cavi, rimangono la spina dorsale di qualsiasi configurazione elettrica. È utile per te fare la scelta migliore in termini di sicurezza, efficienza e longevità conoscendone i tipi, le specifiche e gli usi. Noi di Vocson siamo noti per le soluzioni di cablaggio elettrico innovative e di qualità premium, possiamo fornire opzioni affidabili su misura per le esigenze moderne. Da H07V-U rigido per circuiti statici a H07V-K flessibile per installazioni complicate, ogni tipo di filo svolge un ruolo unico.

Poiché sistemi intelligenti, energia rinnovabile e infrastrutture per veicoli elettrici vengono incorporati in moderni impianti elettrici, la scelta del filo corretto è più cruciale che mai. Seguendo gli standard di sicurezza, considerando gli impatti ambientali e seguendo le pratiche di sicurezza, è possibile creare sistemi elettrici affidabili e sostenibili.

Che tu stia gestendo un progetto fai da te o supervisionando un'installazione complicata, le informazioni condivise ti guideranno verso il raggiungimento dei risultati attesi.
