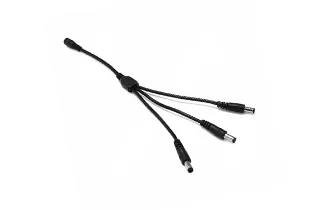

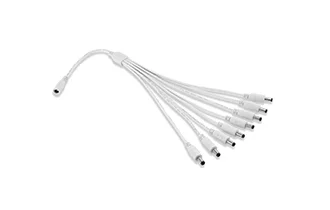

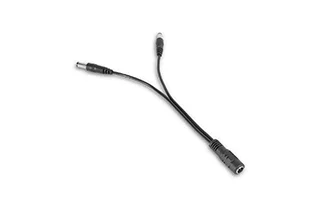

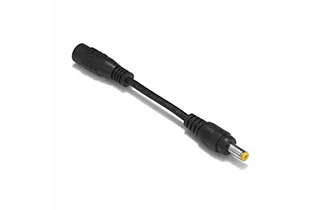

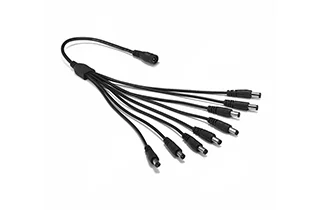

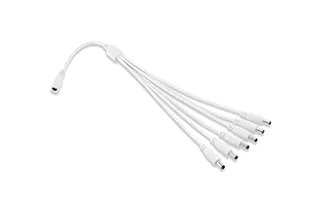

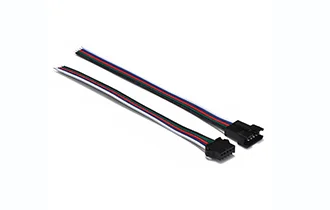

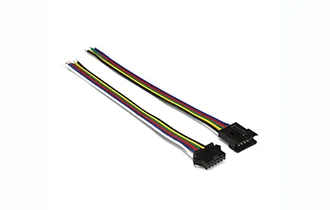

Arneses de cables de calidad para sus proyectos

El mazo de cables de un sistema eléctrico o electrónico es un conjunto de cables y conexiones que se conectan para transferir energía y señales entre diferentes partes del sistema. Unifica varias líneas en una entidad manejable, que actúa como el cerebro de numerosas máquinas y dispositivos. El diseño del mazo de cables simplifica la instalación, el mantenimiento y la resolución de problemas al agilizar la intrincada conexión eléctrica. Los mazos de cables son una parte integral de los equipos automotrices, aeronáuticos, electrónicos de consumo, médicos e industriales.

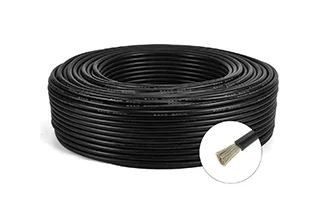

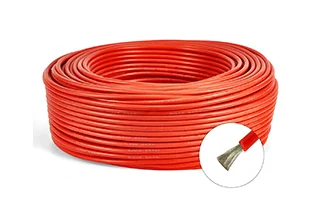

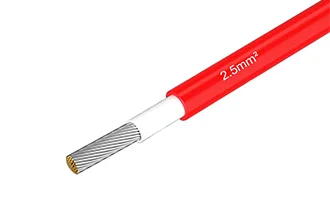

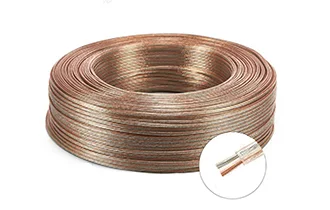

Las partes principales del mazo de cables, conocidas como alambres y cables, se encargan de transportar señales o corriente. Dependiendo de las necesidades particulares de las distintas aplicaciones, los distintos tipos de cables tendrán distintos tipos de aislamiento.

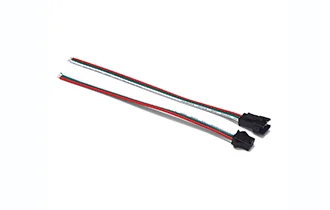

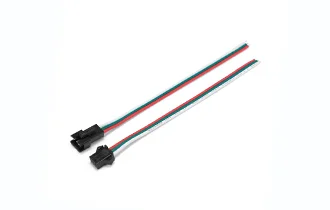

Conectores:Los circuitos se conectan mediante conectores. Estos establecen y desconectan conexiones entre mazos de cables y otras piezas o sistemas. Los terminales de anillo, los conectores de cuchilla y los conectores de clavija son algunos de los tipos de conectores.

terminal:Un terminal es una pieza de metal que se ha soldado o engarzado después de que el cable se ha conectado a la conexión. Vienen en una variedad de estilos, incluidos palas, anillos, conectores, clavijas, etc. El tipo de conector, la capacidad de corriente y los factores ambientales influyen en la elección del terminal.

Casquillo o conducto:Se puede utilizar PVC, nailon o materiales o productos químicos resistentes a altas temperaturas para fabricar este revestimiento protector para envolver cables. Puede agregar aislamiento adicional, organizar mejor los cables y protegerlos del desgaste.

Cinta de amarre:También conocida como cremallera, esta herramienta de nailon, metal u otro material se utiliza para enrollar cables de forma ordenada.

Marcas o etiquetas:Las marcas o etiquetas se utilizan para identificar artículos, en particular mazos de cables complejos. Existen numerosos tipos de etiquetas, incluidas las etiquetas de alambre deslizante, las etiquetas de impresión, las etiquetas autoadhesivas y más.

anillo de sellado:El mazo de cables pasa a través de la abertura del panel o barrera mediante un anillo de sellado, que está hecho de goma o plástico. Sirve como sello para evitar la entrada de polvo, humedad y ruido, al mismo tiempo que protege los cables de los bordes irregulares de los orificios.

Componentes para alivio de tensión:Su finalidad es reducir la tensión mecánica en las conexiones eléctricas. Agregue una funda de goma para proteger la parte posterior del conector o utilice un dispositivo especial para asegurar el mazo de cables cerca del sitio de conexión.

blindaje:El mazo de cables puede tener un blindaje metálico en aplicaciones donde hay interferencia electromagnética (EMI). Este puede estar envuelto en papel de aluminio alrededor de cables individuales o puede estar formado por una funda metálica trenzada.

Un conector es un dispositivo que une dos o más cables en un mazo de cables. Se puede soldar, engarzar o utilizar conectores de empalme especiales.

Punto de interrupción: el punto en el que grupos más pequeños dentro del arnés principal se dividen para llegar a lugares separados. En estos puntos de sujeción, los cinturones de seguridad suelen estar reforzados para preservar su integridad estructural.

Componentes que brindan protección:Estos pueden incluir tubos termorretráctiles que se utilizan para proteger las juntas o terminales contra daños. Funda protectora hecha de goma o gel de sílice para colocar un sello ambiental.

Fusibles y dispositivos de protección de circuitos:Aunque no siempre forman parte del propio arnés de cableado, algunos diseños incluyen fusibles en línea o disyuntores para evitar condiciones de sobrecorriente.

Carcasa de relés y módulos:En algunos arneses de cableado complejos, especialmente en aplicaciones automotrices, el mazo de cables puede incluir la carcasa de relés o módulos electrónicos.

Automotor:Entre las aplicaciones se incluyen sistemas avanzados de asistencia al conductor, iluminación, sistemas de entretenimiento, elevalunas eléctricos y sistemas de gestión del motor. En los automóviles modernos se pueden encontrar más de 1000 cables independientes y hasta 100 mazos de cables.

Aeroespacial:Es fundamental para naves espaciales, satélites, helicópteros y aviones. Se utiliza principalmente en el sistema de control de vuelo, el sistema de navegación, el equipo de comunicación y el equipo electrónico de la cabina.

Electrónica de consumo:Incluido en electrodomésticos, consolas de juegos, PC y televisores. Se utiliza para la conectividad de la interfaz de usuario, la distribución de energía y la transmisión de señales entre componentes.

Aparatos médicos: son fundamentales para el funcionamiento de sistemas de imágenes como los escáneres de TC y MRI. Se utilizan en instrumentos quirúrgicos, equipos de diagnóstico y sistemas de monitorización de pacientes. Equipos industriales: se utilizan en la producción de robótica, maquinaria y sistemas de control de procesos. Los sistemas de transporte, los sensores industriales y los controladores lógicos programables (PLC) son algunos ejemplos de aplicaciones. Por lo general, se requiere que puedan tolerar la exposición a productos químicos, temperaturas muy frías o mucha vibración.

Telecomunicación:En los centros de datos, conmutadores de red y enrutadores, es fundamental. Se utiliza en sistemas de comunicación por satélite y equipos para torres de telefonía celular. Normalmente, implica un enrutamiento complejo de señales y la necesidad de una transmisión rápida de datos.

Los vehículos militares:Se utilizan en dispositivos de comunicación, sistemas de armamento y vehículos militares con fines militares y de defensa. Los sistemas de radar, la guía de misiles y los dispositivos de comunicación en el campo de batalla son ejemplos de aplicaciones.

Embarcaciones:Se utiliza en barcos, submarinos y plataformas de perforación petrolífera en alta mar, tanto marinas como de alta mar. Se utiliza en dispositivos de comunicación, sistemas de control de propulsión y sistemas de navegación.

Ferrocarril y transporte público:Las aplicaciones incluyen la pantalla de información para pasajeros, el sistema de señalización y el control de tracción. En términos generales, se requiere el cumplimiento de los requisitos exclusivos de seguridad contra incendios y durabilidad del transporte público.

Sector energético: Se aplica a dispositivos que generan electricidad, como turbinas solares y eólicas. Se utiliza en tecnología de redes inteligentes y sistemas de distribución de energía. Por lo general, es esencial para gestionar el alto voltaje y soportar entornos externos hostiles.

Agricultura:Se aplica a la maquinaria agrícola contemporánea, incluidas las cosechadoras, los tractores y los sistemas de riego. Las aplicaciones incluyen control automático, monitoreo de producción y sistemas de navegación GPS.

Maquinaria pesada:Se utiliza en maquinaria pesada, incluidas excavadoras, topadoras y equipos de perforación en las industrias de minería y construcción. Se utiliza como interfaz de diagnóstico, sistema de seguridad y equipo.

Vehículos y embarcaciones racionales:Los barcos, las embarcaciones privadas, los vehículos recreativos y los remolques son ejemplos de vehículos y embarcaciones racionales.

Robótica:Los robots industriales, los robots colaborativos e incluso los robots humanoides requieren robótica, que se utiliza para el control de motores, la conexión de sensores y la distribución de energía.

Ascensores y escaleras mecánicas:Las escaleras mecánicas y los ascensores son cruciales para la interfaz de usuario, las medidas de seguridad y el sistema de control. Deben cumplir con los requisitos de seguridad únicos para los equipos utilizados en espacios públicos.

Cajeros automáticos y máquinas expendedoras:Se utilizan para mecanismos internos, sistemas de pago e interfaces de usuario. Generalmente se fabrican teniendo en cuenta el mantenimiento y el reemplazo de componentes simples.

Sistemas de climatización:Esto incluye sistemas de aire acondicionado, ventilación y calefacción tanto para hogares como para empresas. Se utilizan para la interfaz de sensores, la conexión de motores y el control del termostato.

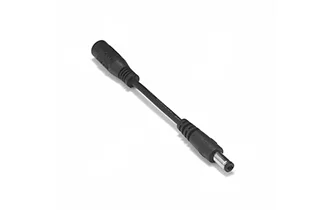

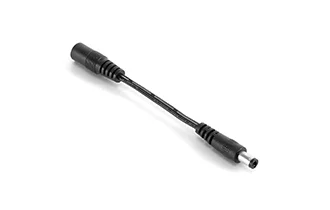

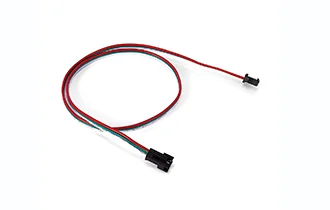

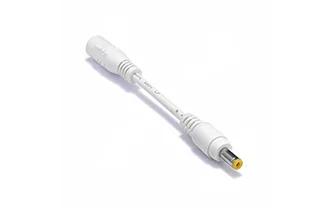

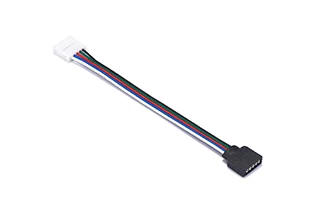

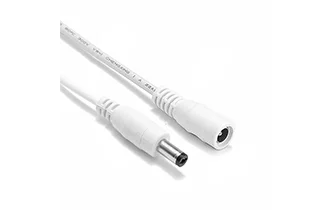

• Arneses Punto a Punto: Conectan dos puntos específicos.

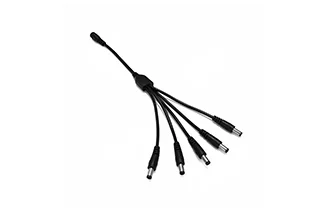

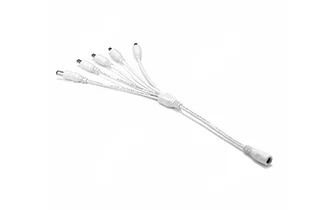

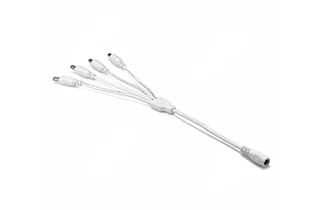

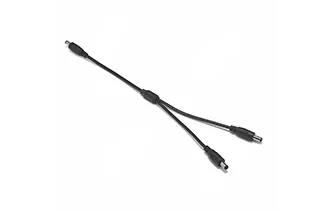

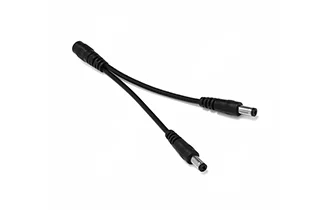

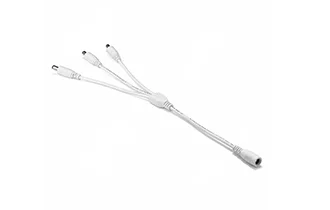

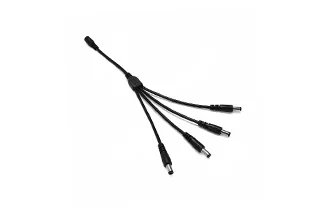

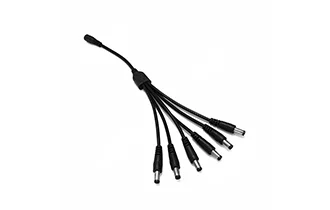

• Arneses de conexión: cuentan con una línea troncal principal con múltiples ramificaciones.

• Arneses personalizados: diseñados para aplicaciones específicas con requisitos únicos.

• Arneses modulares: constan de módulos separados que pueden combinarse o reemplazarse individualmente.

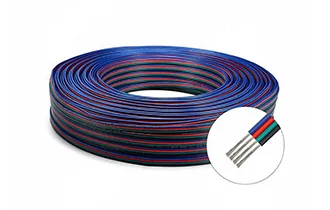

• Arneses de cables de cinta plana: utilice cables planos y flexibles para aplicaciones con limitaciones de espacio.

• Arneses sobremoldeados: revestidos en plástico moldeado para una mayor protección y durabilidad.

La elección del tipo de arnés depende de factores como la complejidad del sistema eléctrico, las limitaciones de espacio, las condiciones ambientales y los requisitos de mantenimiento.

• Mazo de cables: consta de varios cables individuales agrupados, cada uno de los cuales cumple diferentes funciones dentro de un sistema.

• Ensamble del cable :Generalmente se refiere a un solo cable con múltiples conductores dentro de una cubierta exterior compartida.

• Aplicaciones: Los mazos de cables se utilizan en sistemas complejos como los automóviles, mientras que los conjuntos de cables se utilizan para conexiones sencillas como la electrónica de consumo.

La elección entre un mazo de cables y un conjunto de cables depende de factores como la complejidad del sistema eléctrico, las limitaciones de espacio, las necesidades de flexibilidad y los requisitos específicos de la aplicación. En muchos sistemas, tanto los mazos de cables como los conjuntos de cables se pueden utilizar en diferentes áreas para optimizar el rendimiento y la funcionalidad.

Las principales diferencias incluyen:

• Los arneses electrónicos generalmente manejan niveles de voltaje y corriente más bajos.

• Los arneses electrónicos a menudo implican requisitos de enrutamiento y protección de señales más complejos.

• Los arneses de cableado eléctrico generalmente se centran en la distribución de energía y pueden soportar voltajes y corrientes más altos.

• Los arneses electrónicos pueden requerir tolerancias de fabricación más precisas y conectores especializados.

A continuación se muestran varias razones para explicar la importancia de los mazos de cables. Todas ellas permiten lograr un mayor rendimiento, seguridad y alta eficiencia:

La simplicidad de la configuración:Varios cables se agrupan mediante mazos de cables en una unidad única y manejable, lo que puede simplificar los procesos de configuración, ya que las personas que se encargan de la instalación tienen una menor cantidad de cables sueltos para controlar. Los procesos de enrutamiento y enlace se simplifican, lo que permite una fácil integración en el sistema eléctrico general. Esta gestión también es útil para reducir el tiempo y la energía necesarios para las configuraciones, especialmente en sistemas complicados con muchas conexiones.

Seguridad reforzada:Se proporciona una mayor protección con un mazo de cables para los cables separados al envolverlos en una funda resistente. La capa protectora protege los cables de las condiciones exteriores como el calor, la humedad, las vibraciones, etc. Estas condiciones pueden causar daños a los cables y provocar un mal funcionamiento eléctrico o fallas en los circuitos. El aislamiento y la funda adecuados son útiles para evitar riesgos eléctricos, lo que permite el funcionamiento seguro del sistema.

Durabilidad intensificada:Con una construcción manejable y protectora, el mazo de cables permite mejorar la durabilidad del sistema eléctrico. Además, tiene menos posibilidades de estar expuesto al desgaste cuando está agrupado. Además, el mazo puede construirse para soportar los factores climáticos más severos. Esta durabilidad ayuda a extender la longevidad del sistema eléctrico.

Ahorro de espacio:El espacio juega un papel clave en muchos casos típicos. Con la ayuda de los mazos de cables se puede ahorrar espacio mediante la agrupación de varios cables en uno completo, lo que permite una fácil instalación en lugares estrechos o limitados. El espacio ahorrado juega un papel especialmente esencial en aplicaciones como la automoción, la aeronáutica y los dispositivos electrónicos.

Menos mantenimiento:Por la naturaleza de la organización, un mazo de cables puede facilitar la identificación y el seguimiento de los cables durante el mantenimiento. Esto ayuda a reducir significativamente el tiempo necesario para inspeccionar y solucionar problemas eléctricos debido a la agrupación y el etiquetado ordenados de los cables. Además, los daños pueden ocurrir con menos frecuencia debido a la protección contra las condiciones ambientales, lo que reduce la demanda de reparaciones.

Reducción de costes:El costo total se puede reducir debido a las ventajas a largo plazo, incluso el precio inicial de un mazo de cables puede ser más alto. Se crea una forma más rentable que ayuda a extender la vida útil porque se reduce el tiempo de configuración. Además, se reducen las necesidades de mantenimiento y se mejora la durabilidad. El uso de mazos de cables es útil para evitar cortocircuitos eléctricos que aumentan los costos y provocan daños.

Se incluyen varios pasos en el diseño y producción de mazos de cables.Estos pasos garantizan que cada arnés se adapte a las necesidades especiales de su uso. Se necesita una planificación cuidadosa y un control de calidad preciso y cuidadoso para crear un producto que funcione de manera estable. La información detallada es:

(1) Diseño

a. Requisitos: En primer lugar, es necesario conocer en detalle los requisitos de uso cuando se llega a la parte de diseño. Aquí se debe recopilar información detallada sobre el sistema eléctrico en el que se utiliza un mazo de cables. Además, si eres ingeniero, debes tener en cuenta las necesidades eléctricas. Los requisitos incluyen corriente, voltaje, potencia o incluso estándares de seguridad industrial específicos que se requieren para el mazo de cables.

b. Diseño esquemático: Cuando se confirme el requerimiento, se debe elaborar un diagrama esquemático del mazo de cables. El diagrama contiene información detallada sobre el recorrido de los cables, las conexiones de los elementos múltiples y la ubicación de un conector, un fusible y un relé. Además, el diagrama esquemático, que sirve como plantilla para el mazo de cables, desempeña un papel fundamental en los procesos de diseño y producción. Contiene información sobre los tipos de conectores y las medidas de protección necesarias.

c. Prototipo: Se podrá producir un prototipo de un mazo de cables antes de la producción masivaEl prototipo, que se aplica a la prueba de diseño y permite cumplir con los requisitos funcionales, ayuda a identificar problemas en la fase de prueba, que se pueden solucionar antes de que comience la fabricación. Además, se puede ajustar el diseño en esta etapa para lograr compatibilidad, una configuración fácil y sencilla y un buen rendimiento.

(2) Materiales:

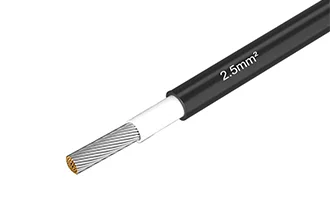

Las necesidades eléctricas y los factores ambientales determinan los tipos de cables. Algunos materiales de uso común contienen cobre o aluminio para los conductores construidos con aislamiento de PVC o silicona. El tipo de conector también es importante porque puede ayudar a lograr enlaces seguros y confiables.

(3) Producción:

El corte de cables es el primer paso del proceso de producción. Los cables deben cortarse a la longitud exacta requerida en el diseño. A menudo se utilizan máquinas automatizadas para lograr la precisión y la consistencia de varios mazos de cables. En los extremos donde se encuentran los conectores, se quita el aislamiento de los mazos de cables. A continuación, los extremos expuestos de los cables se equipan con los conectores adecuados, que generalmente se terminan al engarzar. Otros elementos como fusibles y relés también se unen al mazo de cables.

(4) Pruebas y calidad

Después del montaje, el arnés se someterá a pruebas estrictas para garantizar que cumple con los estándares de seguridad y la certificación de calidad. Esto incluye pruebas continuas para verificar que las conexiones funcionen bien y sean resistentes a condiciones adversas. También se debe probar el aislamiento para verificar si puede garantizar la seguridad contra riesgos eléctricos.

a. Solicitud

Se deben evaluar las necesidades eléctricas específicas, lo que implica el voltaje, la corriente y los tipos de señal que puede transportar el arnés. Además, debe tener la capacidad de soportar una carga eléctrica alta sin problemas de sobrecalentamiento o interferencias de señal. Se deben considerar las condiciones de operación. Se incluyen aspectos como temperaturas extremas, exposición a la luz solar o la humedad, rayos ultravioleta para asegurarse de que el arnés pueda garantizar los factores sin fallas.

b. Tipos de conectores

La compatibilidad es fundamental para que los conectores garanticen una conexión perfecta entre los cables y los sistemas. Un conector incompatible puede provocar una mala conexión, una mayor resistencia o incluso otros problemas eléctricos graves. Además, se deben elegir conectores que sean lo suficientemente resistentes para soportar entornos hostiles. Esto implica resistencia a la abrasión, la corrosión y otros factores adversos.

c. Corriente y voltaje

El mazo de cables debe ser capaz de soportar la corriente máxima que necesita el dispositivo sin exceder la capacidad requerida. Un mazo sobrecargado puede provocar sobrecalentamiento, pérdida de aislamiento y otros riesgos eléctricos. Además, asegúrese de que el mazo de cables se ajuste al voltaje máximo requerido. Si utiliza un mazo que no pueda soportar el voltaje de los dispositivos, pueden producirse averías en el aislamiento y otros riesgos eléctricos.

Varias señales pueden ser los recordatorios:

En primer lugar, si encuentra algunos problemas eléctricos intermitentes como luces parpadeantes, puede ser un recordatorio para reemplazar el arnés debido al daño en las luces antiniebla.

En segundo lugar, los cables deshilachados o el aislamiento agrietado pueden ser otra señal que te recuerde que debes inspeccionar los cables para evitar daños en el futuro.

En tercer lugar, si encuentra los conectores sueltos, es posible que deba reemplazarlos por unos nuevos porque puede provocar un problema de sobrecalentamiento.

Sí, se pueden colocar cintas aisladoras en un mazo de cables. Sin embargo, no se puede proporcionar suficiente aislamiento si se utiliza cinta aisladora barata o de baja calidad. Además, si se coloca en un entorno expuesto a altas temperaturas, aceite u otro material químico, es más, si se utilizan de forma incorrecta, el resultado será malo.

La cinta aisladora de alta calidad puede ofrecer un mayor efecto de aislamiento, como la cinta especial para automóviles y sistemas eléctricos. Considere utilizar tubos termorretráctiles, mazos de cables o cinta especializada para mazos de cables. Por lo general, son más duraderos que la cinta aisladora estándar. Además, pueden brindar una protección más prolongada.

El uso inadecuado puede retrasar la vida útil. Puede envolverlos firmemente y alrededor de los cables de manera uniforme. Un mayor solapado puede garantizar un gran efecto de aislamiento. Si los mazos de cables están expuestos a un entorno inadecuado, se recomienda utilizar materiales especialmente diseñados.
