كيفية اختيار مجموعة الأسلاك الطرفية المناسبة
كان بمثابة عنصر حاسم في الأنظمة الكهربائية، تسخير الأسلاك الطرفية يتم استخدام الأسلاك الطرفية المتوافقة على نطاق واسع في تطبيقات السيارات والآلات الصناعية والإلكترونيات الاستهلاكية. يمكن ضمان عمر الأنظمة الكهربائية وسلامتها وكفاءتها من خلال حزمة الأسلاك الطرفية المتوافقة. ومع ذلك، من الصعب بعض الشيء اختيار الحزمة المناسبة نظرًا لوجود أنواع مختلفة من حزم الأسلاك المتاحة في السوق. يتم تقديم دليل اختيار مفصل في هذه المدونة لمساعدتك في اختيار حزمة الأسلاك الطرفية المناسبة بناءً على احتياجاتك المحددة.
تعريف حزمة الأسلاك الطرفية
إنها عبارة عن مجموعة من الأسلاك أو الحبال المجمعة معًا بمواد متينة ومتوافقة مع أطراف في كل طرف لتحقيق تعزيز الروابط الكهربائية الآمنة بين العناصر المختلفة. يمكن تبسيط إجراءات التوصيل من خلال تنظيم الأسلاك المختلفة في وحدة واحدة، مما يسهل الإعداد مع توفير حماية أكبر ضد تداخل الإشارات والماس الكهربائي والظروف البيئية.
الجوانب التي يجب مراعاتها عند اختيار حزمة الأسلاك الطرفية
لا يقتصر اختيار حزمة الأسلاك الطرفية المتوافقة على ملاءمة الأسلاك في موصل واحد فحسب. بل إن جوانب مثل البيئة والجهاز ومقياس السلك وتركيبة المادة تشكل أهمية بالغة عند اختيار الكابل. ويجب أخذ العوامل الرئيسية في الاعتبار لمساعدتك على اتخاذ خيار حكيم.
نوع التطبيق
أولاً، يعتمد الجهاز المحدد الذي ستستخدمه على نوع حزمة الأسلاك الطرفية التي تختارها. تختلف متطلبات حزم الأسلاك باختلاف الصناعات والاستخدامات. إذا تم اختيار كبل سلكي خاطئ، فقد يؤدي ذلك إلى ضعف الأداء أو حتى حدوث عطل.
- السيارات: تُستخدم حزم الأسلاك الطرفية المصنوعة من مواد شديدة المقاومة مثل PVC أو XLPE على نطاق واسع في أنظمة السيارات لأن هذه الحزم المتينة قادرة على ضمان التعرض العالي للاهتزاز أو درجات الحرارة المتقلبة أو غيرها من الظروف القاسية.
- الفضاء الجوي: تتمتع حزم الأسلاك الطرفية بالقدرة على تحمل درجات الحرارة المتقلبة والارتفاعات العالية، وهي ضرورية بشكل خاص للاستخدامات الفضائية. والسبب الآخر هو أنها عادة ما تكون مصنوعة من مواد عالية الأداء مثل PTFE أو ETFE.
- تطبيقات الإلكترونيات الاستهلاكية: الحجم والمرونة وقدرة كتلة الإشارة هي أمور بالغة الأهمية لاختيار كابل سلكي مناسب لأنها مطلوبة من قبل الإلكترونيات بسبب صغر حجمها وقدرتها على تقليل التداخل الكهرومغناطيسي لتجنب تداخل الإشارة.
- الأجهزة الصناعية: كابل الأسلاك الطرفية الذي يمكنه تحمل البيئات القاسية، مثل الحرارة العالية والتآكل والتلف مطلوب بشدة في الآلات الصناعية التي يتم فيها عادةً تطبيق مواد مثل TPE.
مقياس الأسلاك والتيار
أحد أهم الجوانب التي تحدد مجموعة الأسلاك الطرفية المتوافقة يكمن في مقياس السلك أو قطر الكابلات في المجموعة. يتم تحديد كمية الكهرباء التي يمكن أن تحملها مجموعة الأسلاك بأمان من خلال مقياس السلك، دون التسبب في مشكلة ارتفاع درجة الحرارة.
- الأسلاك ذات القياس المنخفض: يمكن للأسلاك (على سبيل المثال، كميات القياس المنخفضة) ذات العزل الأكثر سمكًا أن تحمل تيارًا أكبر. كما تُستخدم الأسلاك الأكثر سمكًا عادةً في الأجهزة التي تتطلب قدرًا كبيرًا من الكهرباء مثل مشغلات السيارات أو المحركات الصناعية.
- الأسلاك ذات القياس العالي: هذا النوع من الأسلاك أرق ويحتوي أيضًا على كميات قياس أعلى، وهو مناسب تمامًا للتطبيقات ذات الكهرباء المنخفضة مثل أنظمة التحكم وتطبيقات الإلكترونيات الاستهلاكية.
نوع المحطة الطرفية
تعمل المحطات الطرفية كجسور اتصال بين حزمة الأسلاك الطرفية والعناصر الأخرى. يلعب اختيار نوع المحطة الطرفية المطابق دورًا حاسمًا في ضمان اتصال ثابت ومحكم.

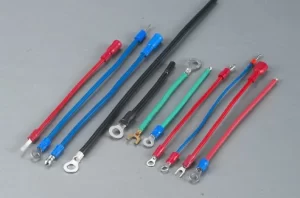

- أطراف حلقية: يستخدم هذا النوع من الأطراف على نطاق واسع في الاستخدامات الصناعية والسيارات. تم تصميمها بشكل دائري، مما يسمح لها بالانزلاق فوق مسمار أو برغي، مما يخلق اتصالاً ثابتًا وسلسًا.
- محطة المجرفة: تم تصميم هذه المحطات بشكل متشعب، حيث يتم توصيلها وفصلها بسهولة دون الحاجة إلى إزالة الترباس أو المسمار بالكامل، وهي مناسبة تمامًا للأنظمة الكهربائية التي تتطلب صيانة متكررة.
- موصل الرصاصة: يوفر فصلًا سريعًا، يتم تطبيق هذا النوع من موصلات الأسطوانات pf على نطاق واسع في أنظمة الأسلاك للسيارات والدراجات النارية بسبب تطبيقه البسيط والسهل.
- موصل بعقب: يتم توصيل سلكين من طرف إلى طرف باستخدام هذه الموصلات وهي مناسبة للأجهزة التي تتطلب أسلاكًا مختلفة ليتم توصيلها معًا.
يتم تحديد التطبيق بناءً على فوائد كل نوع من أنواع المحطات الطرفية. إذا كانت هناك حاجة إلى متانة عالية واتصالات طويلة الأمد لمشروعك، فمن المستحسن للغاية اختيار المحطات الطرفية الحلقية أو المجرفة.
تكوين المادة
تعتمد المتانة وأداء النظام والسلامة بشكل كبير على التركيبة المادية للأسلاك والوصلات. فيما يلي تفصيل لأكثر المواد استخدامًا في حزم الأسلاك والوصلات.
- الأسلاك النحاسية: نظرًا لقدرتها الممتازة على التوصيل، تُستخدم الأسلاك النحاسية في الغالب في صناعة الموصلات. تتمتع الأسلاك النحاسية المعزولة بـ XLPE بموثوقية عالية في معظم الأجهزة، ولكن الأسلاك النحاسية المعزولة بـ XLPE تحظى بشعبية أكبر في الظروف الساخنة.
- أسلاك الألمنيوم: الألمنيوم مادة أخف وزناً وأرخص من النحاس. يتم استخدام هذا النوع من المواد في الاستخدامات التي يكون فيها الوزن أمراً بالغ الأهمية. من ناحية أخرى، يتمتع الألمنيوم بموصلية أقل من النحاس وعوازل أسهل للتآكل بمرور الوقت، وهو ما لا يصلح نسبياً للأداء العالي أو الظروف القاسية.
- الطرف المطلي بالنيكل: مع مقاومة ممتازة للتآكل، يتم استخدام هذا النوع من الطرفيات على نطاق واسع في البيئات التي تتعرض بدرجة عالية للرطوبة أو المواد الكيميائية.
- محطة مطلية بالذهب: توفر المحطات المطلية بالذهب توصيلًا رائعًا، ويتم تطبيقها على نطاق واسع في التطبيقات الكهربائية عالية الدقة أو أنظمة نقل البيانات حيث يكون تكامل الإشارة مهمًا.
العوامل البيئية
تلعب البيئة المناسبة لحزمة الأسلاك الطرفية دورًا حاسمًا في عملية الاختيار. يجب مراعاة درجة الحرارة والرطوبة والتعرض لظروف أخرى بشكل كبير:
- درجة الحرارة: من المستحسن بشدة استخدام حزم الأسلاك المصنوعة من مواد مقاومة للحرارة مثل PTFE في الأجهزة عالية الحرارة، مثل آلات السيارات. بفضل هذه المواد، تكون حزم الأسلاك قادرة على تحمل درجات الحرارة العالية.
- الرطوبة والتآكل: يلعب السلك الطرفي المقاوم للماء والتآكل دورًا أساسيًا في الأنظمة الكهربائية التي تتعرض بدرجة عالية للرطوبة، مثل الاستخدامات الخارجية.
- الاهتزاز: تُستخدم حزم الأسلاك المصنوعة من مواد مرنة وأطراف مثبتة على نطاق واسع في الأنظمة المعرضة للاهتزاز. تتضمن هذه الأنظمة آلات ثقيلة أو أجهزة نقل، وذلك لتجنب انفصال الأسلاك.
- المواد الكيميائية: تعتبر أحزمة المحطات المعزولة بمواد مقاومة للمواد الكيميائية أكثر ملاءمة للظروف الصناعية التي يتم فيها تطبيق المواد الكيميائية.
سلامة الامتثال
قد يلزم استيفاء بعض متطلبات السلامة لحزمة الأسلاك، وذلك حسب الصناعة. ومن الأمثلة على ذلك:
- يجب أن تفي حزم الأسلاك المستخدمة في السيارات بمعايير السلامة الخاصة بجمعية مهندسي السيارات (SAE). ويجب الالتزام الصارم بإرشادات إدارة الطيران الفيدرالية (FAA) عند تصميم حزم الأسلاك المستخدمة في الطيران للتأكد من ملاءمة معايير الأداء والسلامة. وقد تكون حزم الأسلاك المعتمدة من UL أو CE مطلوبة للأجهزة الإلكترونية الاستهلاكية.
الطول والعرف
يمكن أن تتأثر بساطة وسهولة الإعداد والأداء في جهازك الخاص بشكل كبير بالاختيارات (بالنسبة لحزم الأسلاك الطرفية) للطول والتخصيص. يتم تضمين العديد من العوامل:
- الطول: يجب أن يكون طول حزم الأسلاك الطرفية كافياً لتغطية المسافة بين العناصر دون الحاجة إلى الضغط على الأسلاك بشكل كبير. ومع ذلك، فإن حزم الأسلاك ذات الطول المفرط يمكن أن تسبب فوضى وتزيد من خطر التعطل.
- التخصيص: قد تكون هناك حاجة إلى حزمة أسلاك طرفية مخصصة لتلبية متطلبات محددة في بعض الحالات النموذجية مثل أنواع معينة من الموصلات. هنا، توفر Delightfire خيارات قابلة للتخصيص للتأكد من أن حزمة الأسلاك الخاصة بك تتوافق بشكل كبير مع النظام الكهربائي.
يلعب اختيار حزمة الأسلاك الطرفية المتوافقة دورًا حاسمًا في ملاءمة نظامك الكهربائي، كما يساعد أيضًا في تحسين الأداء الرائع والسلس. يجب مراعاة عوامل مثل النوع وقياس السلك ونوع الطرف بعناية. يمكن ضمان حزمة الأسلاك الفعّالة والآمنة والموثوقة من خلال التقييم الدقيق لكل مكون، بغض النظر عن الاستخدام.
يجب اختيار حزمة الأسلاك الطرفية لتكون مناسبة لمتطلباتك الخاصة، مما يتيح الإعداد الناجح لنظامك الكهربائي لتحقيق تحسين الأداء وإطالة العمر وزيادة السلامة.
